華電湖北某熱電分公司汽包水位測量系統改造順利完成
日期：2022-04-26 閱讀數：
近日，我公司順利完成華電湖北某熱電分公司汽包水位測量系統改造項目。目前系統各設備已正常投運，改造效果顯著。
本次改造項目針對汽包原有傳統單室平衡容器測量誤差大，不能滿足鍋爐汽包水位監測和保護要求，汽包水位測量孔數量不足，同一汽包水位測量孔安裝兩個水位測量裝置等情況，將傳統單室平衡容器更換為DNZ系列汽包水位內裝平衡容器，同時利用多測孔取樣技術增加獨立測孔，保證改造后的每臺水位測量裝置均獨立取樣。

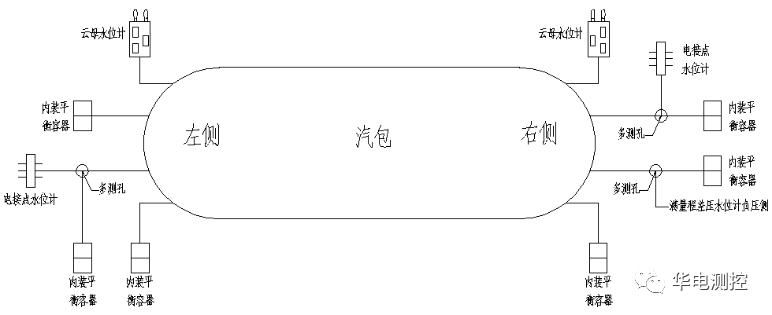

改造后水位測量裝置配置圖
改造共安裝了6臺內裝平衡容器，結合整套水位測量裝置配置：3套內裝平衡容器用于汽包水位控制系統，3個獨立的差壓變送器信號，分別通過3個獨立的I/O模件，引入DCS的冗余控制器，經三取中邏輯判斷后用于控制;另外3套內裝平衡容器用于汽包水位保護系統，3個獨立的差壓信號，分別通過獨立的I/O模件，進入DCS的冗余控制器，經三取二邏輯判斷后用于保護。整套汽包水位控制和保護系統的配置組合對內裝平衡容器測量的準確性和穩定性要求極高。從起爐到正式投運，6臺內裝平衡容器水位測量準確，汽包同側水位偏差在20mm以內，真實地反映汽包內真實水位，給汽包水位控制和保護系統提供準確可靠的依據。

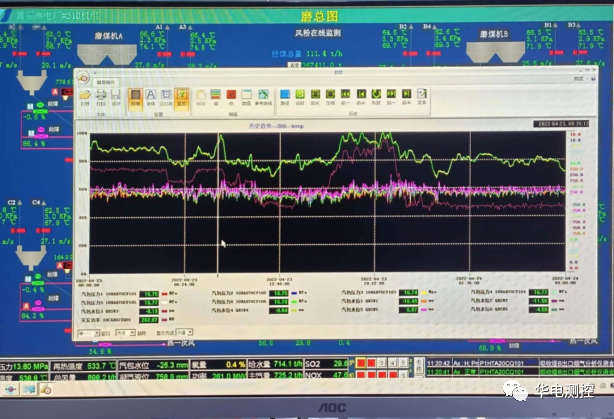

DCS汽包水位測量歷史趨勢，汽包水位1、2、3為同側內裝平衡容器

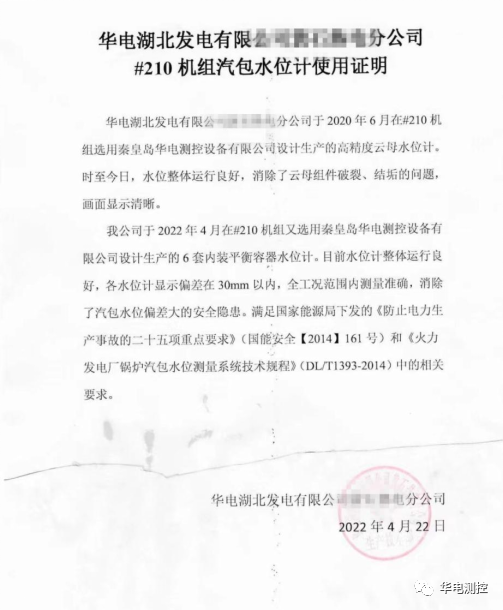

用戶使用證明
DNZ系列汽包水位內裝平衡容器是我公司根據多年工程時間經驗發開的專利產品。與以往任何一種差壓水位計不同，其差壓變動期所測量的差壓值是汽包內水位頁面以上的參比水柱索性恒的靜壓與登高的飽和蒸汽所形成的靜壓之差。該部分參比水柱處于飽和蒸汽環境中，其溫度為飽和溫度，密度為飽和密度，不受環境因素或汽包內爐水欠飽和等因素印象，在進行補償計算時就偶準確的參數，測量準確。同時在汽包的汽側取樣管上接有冷凝罐，可以及時向平衡容器中補充冷凝后的飽和水，起爐不久就可以投入汽包水位保護。
在改造過程中，我公司生技部工程技術人員王洪哲、楊明、鐘海、張永廣、張海齊等5位員工在電廠的大力支持下克服疫情影響、工期緊張等諸多困難，嚴格遵守電廠各項管理制度，高效圓滿地完成了此次項目，得到廠內領導的一致好評，并發來表揚信。

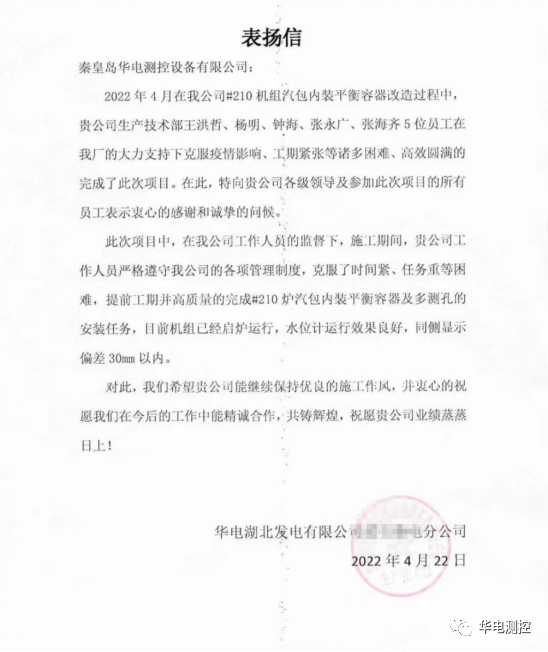

表揚信
秦皇島華電測控設備有限公司自成立以來堅持貫徹“以坦誠交朋友、以創新謀發展、以質量求生存、以服務贏信譽、以改進拓市場”的企業經營方針，致力于為客戶提供設計、生產、安裝、調試、服務一體的綜合性方案。為客戶解決技術難題，進行技術攻關是我們的經營特色。消除安全隱患，為客戶的經濟效益和社會效益保駕護航是我們的價值所在!
